Een Belgisch model van styreen met de snij plotter

[SuSke]

citaat:Geplaatst door Roderik

Let op! Het vlaams verband klopt niet. De kopse stenen zijn correct. Die wisselen niet af maar de lengse (of hoe je dat ook zegt) stenen doen dat wel. Als je kijkt op de foto's dan zal je zien dat de stenen die in de lengte liggen om de lijn verspringen, zodat de voegen an rij 1 overeen komen met de helft van de steen van rij 3. Als het niet duidelijk is, laak ik wel een tekeningetje. [:I]

Interventie van professor Frans:
De stenen waarvan je de lengte ziet wordt in de verbanden "strekken" genoemd. De andere zijn inderdaad de "koppen".
Horizontale voegen zijn "lintvoegen" en de vertikale zijn "stootvoegen".
De stenen boven een raam of deur worden de "rollaag" genoemd, en die kan "steens" (1 strek hoog), "1,5 steens" (1 strek en een kop) of "2 steens" (2 strekken afgewisseld met 2 koppen + 1 strek) uitgevoerd worden.

Sorry, kon het niet laten om de juiste termen er even bij te zetten.[][][)]

[doomslu]

citaat:Geplaatst door SuSke
...

Sorry, kon het niet laten om de juiste termen er even bij te zetten.[][][)]

Waarom ook niet, Frans ? Zo leren we nog iets bij ! []

[just4fun]

citaat:Geplaatst door Roderik

Let op! Het vlaams verband klopt niet.

citaat:Geplaatst door stefanic

Wel even opletten...
De getoonde tekening toont geen Vlaams verband!

Oops, inderdaad, ook in mijn tekening een fout patroon. Snel zijn is nergens goed voor ...
Gelukkig zijn er nog slimmeriken hier op het forum.

Paul

[dgrr57]

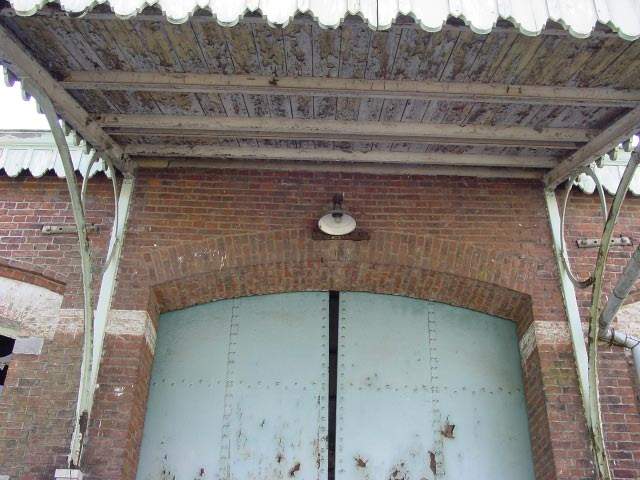

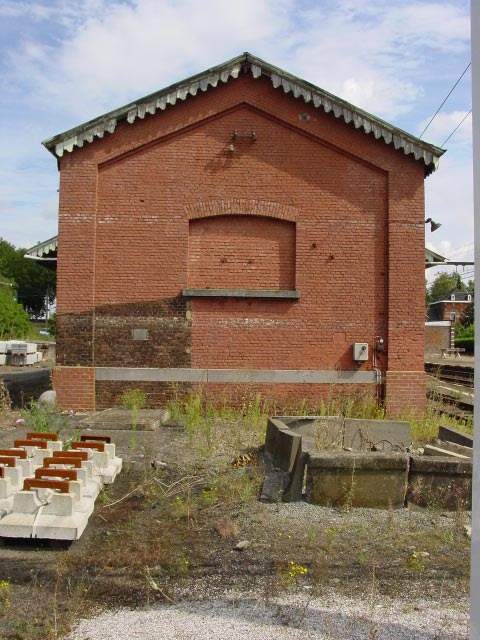

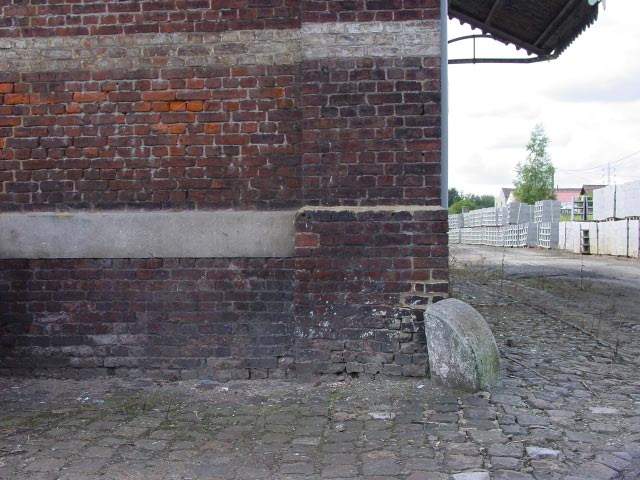

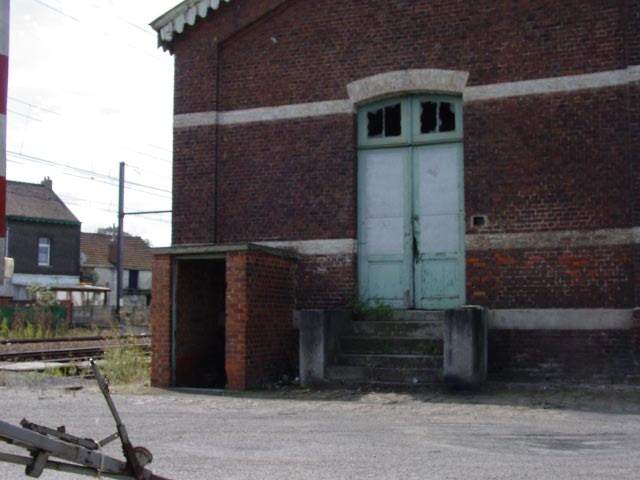

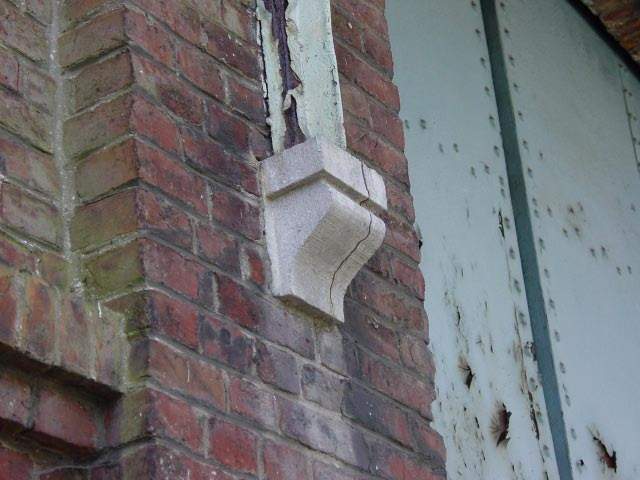

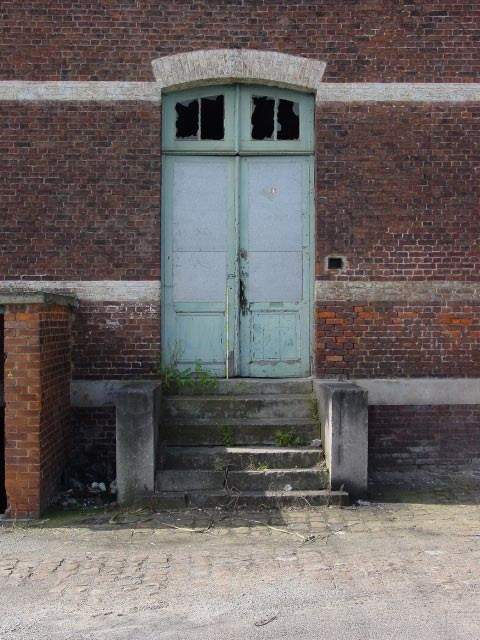

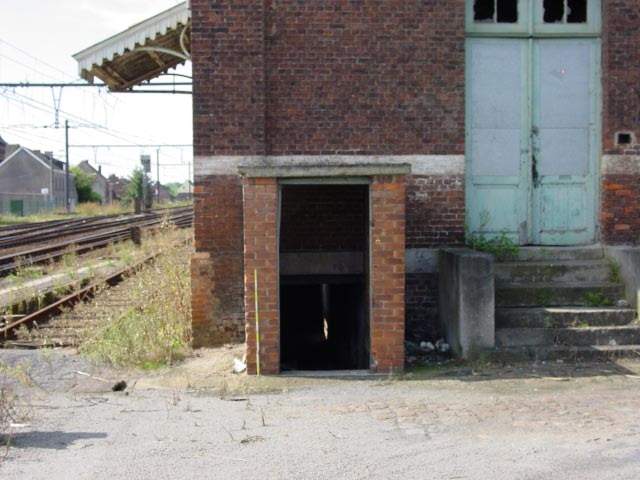

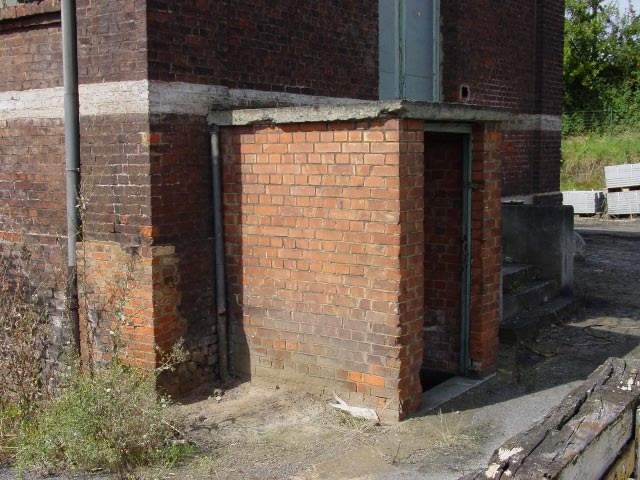

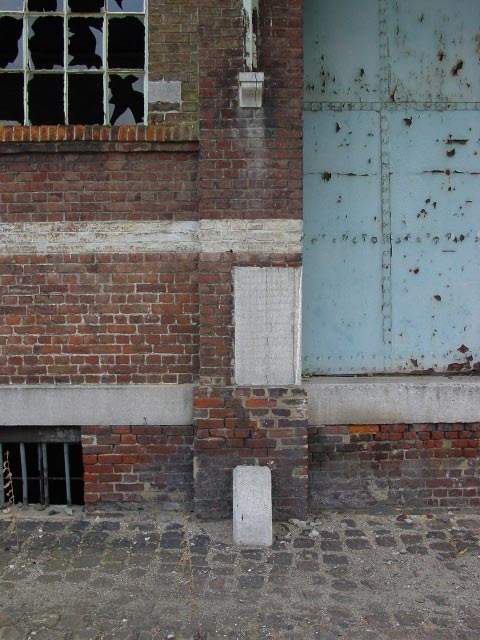

De gevraagde foto's :



















op sommige foto's staat er een meter (wit/geel)

[gerco]

Bedankt, nu kan ik weer verder met tekenen.

Gr. Gerco

[dgrr57]

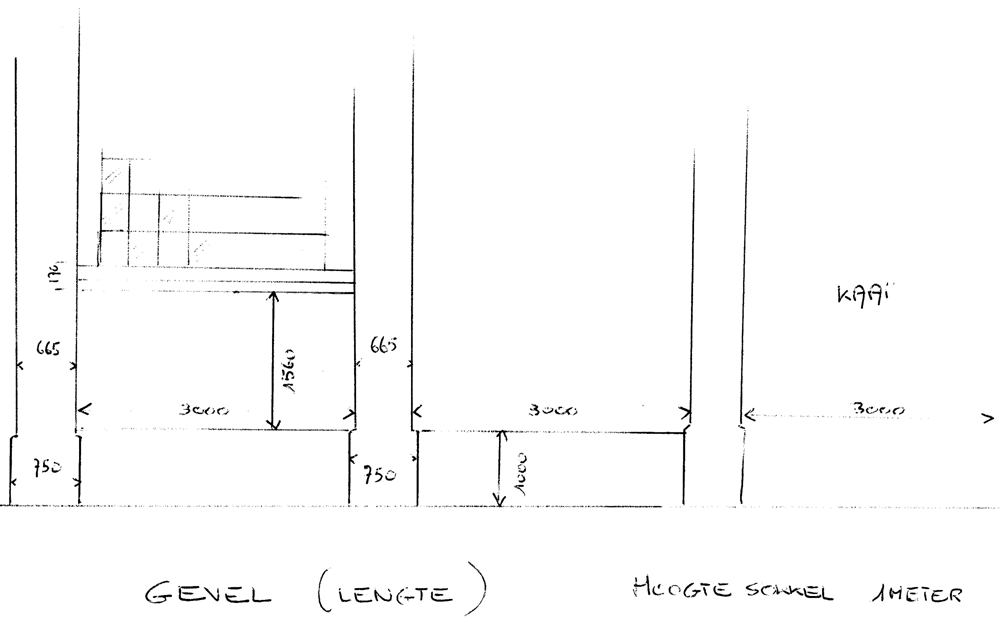

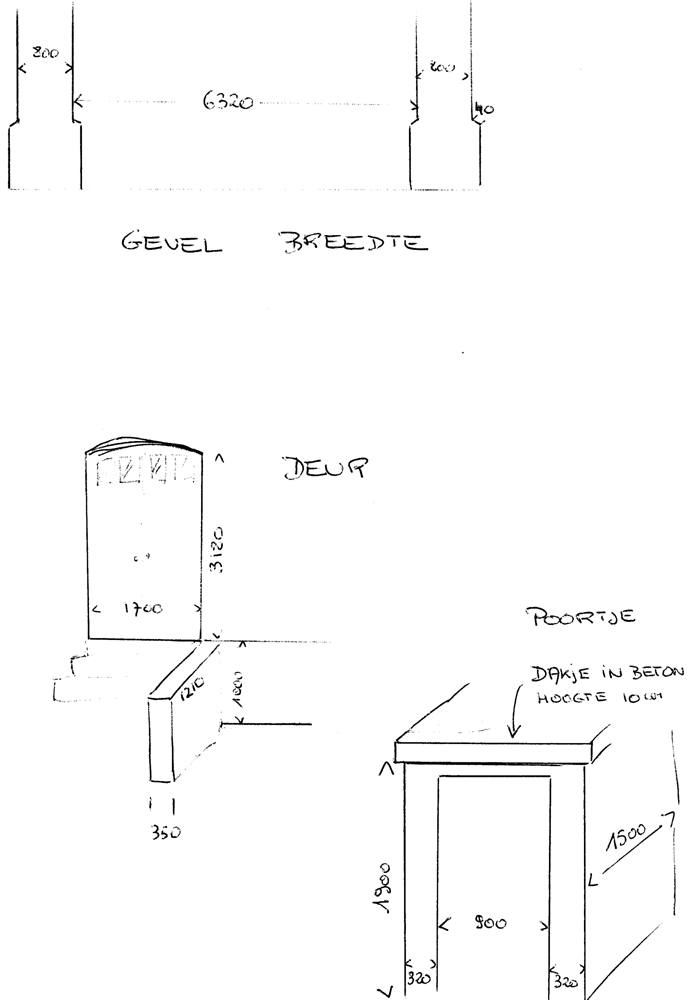

en enkele afmetingen :

[gerco]

Dank voor de maten. Ik had het gebouw iets te klein getekend. Maar het nu verschaald naar de goede maat.

Gr. Gerco

[gerco]

De tekeningen voor de wanden van de loods zijn klaar.



Klik op deze link om te zien hoe dit tot stand is gekomen.
http://www.sleutelspoor.nl/technieken/tekening%20autocad.html

De volgende stap is dat de plotter dit gaat snijden en graveren.

Gr. Gerco

[doomslu]

Dat beloofd !
Hoe groot is de plaat die uiteindelijk zal nodig zijn om het geheel te plotten ?

[SuSke]

Ziet er veel belovend uit.[]

En op hoeveel exemplaren ga je die frezen in Genk??
Ik ben wel ge?nteresseerd in een exemplaartje.[:p]

[gerco]

Straks als het klaar is komt er een inschrijflijst. Wie daarop inschrijft daar wordt een plot voor gereserveerd. Hoe groot het wordt weet ik nog niet. Het model blijft groeien.

Gr. Gerco

[Gerolf]

Je website ligt (hopelijk tijdelijk) plat, Gerco.
Zo'n plot zou me wel eens kunnen interesseren [:p]

[kasteel]

Ik heb daar ook wel interesse voor
Jan

[dgrr57]

citaat:Geplaatst door gerco

De tekeningen voor de wanden van de loods zijn klaar.



Klik op deze link om te zien hoe dit tot stand is gekomen.
http://www.sleutelspoor.nl/technieken/tekening%20autocad.html

De volgende stap is dat de plotter dit gaat snijden en graveren.

Gr. Gerco

Prachtig (gelukkig heb ik gisteren gekeken [] )

Spijtig genoeg moet ik dat WE werken [][][][][][][][] want ik had graag het resultaat gezien.

[gerco]

Ik weet niet wat er aan de hand is maar alles ligt plat, maar er wordt aan gewerkt. De plotter is ondertussen aan de slag gegaan met het graveren van de stenen.

Gr. Gerco
