Een Belgisch model van styreen met de snij plotter

[guy holbrecht]

Gerco,

Maten van een soortgelijke loods vind je in MSM 12 op p 41, zowel de maten van de gevels als van het grondplan. Van dergelijke loods zijn er zeker nog twee exemplaren weer te vidnen op de lijn van Dendermonde naar Brussel (vroeger was dat lijn 60, nu wellicht ook nog), eentje in opwijk (licht verbouwde vorm) en eentje in Asse. Deze laatste nog in vrij originele staat, op uitzondering van de luifels.

Groeten,
Guy

[gerco]

Heb het artikel gevonden. Ga eens kijken of ik er wat mee kan. []

Gr. Gerco

[gerco]

De lengte van de loods is ongeveer 17 meter. Klopt dit? Ook zou ik nog graag een foto hebben van de deur plus muur onder de luifel. Deze valt namelijk helemaal weg in de schaduw. Als men toch aan het meten gaat wat is de breedte van het gebouw.

Gr. Gerco

[Gerolf]

Hier ontstaat iets moois, denk ik [8D]

[gerco]

Hier alvast een detail van de tekening. De steenlaag boven het raam is reeds aangepast zodat het verband weer klopt.



Gr. Gerco

[gerco]

Ik zou graag ook nog een detail foto van de deur aan de kopse kant willen en van het poortje links van deze deur.

Gr. Gerco

[just4fun]

citaat:Geplaatst door gerco

Er komen ook plaatjes met het vlaams verband.

Kan dit zo gemaakt worden dat ze in elkaar passen, zoals ik probeer weer te geven in onderstaande tekening?

Dan kan je langere muren op een naadloze manier proberen te construeren.
Groet,
Paul

[martintje]

@ Gerco, je hebt toch wel genoeg styreen []

@Paul.
Ik denk dat je idee aardig klinkt maar in de praktijk niet echt werkt, en minder mooi is dan een recht naadje tussen 2 delen
De plotter werkt zo strak, en je eigen nabewerking moet dan ook nauwkeurig gebeuren, als je de delen tegen elkaar aanzet er bijna geen naad zichtbaar is.
In ieder geval een stuk minder dan de door jouw bedoelde zigzag verbinding.
Zeker als ook de daksteunen ed opde naad komen is het naadje zo goed als weggewerkt.

[Roderik]

Let op! Het vlaams verband klopt niet. De kopse stenen zijn correct. Die wisselen niet af maar de lengse (of hoe je dat ook zegt) stenen doen dat wel. Als je kijkt op de foto's dan zal je zien dat de stenen die in de lengte liggen om de lijn verspringen, zodat de voegen an rij 1 overeen komen met de helft van de steen van rij 3. Als het niet duidelijk is, laak ik wel een tekeningetje. [:I]

[guy holbrecht]

gerco,

Even fout geweest in mijn vorige bericht. Het grondplan is er niet, doch de afmeting van het dak dat ik verkeerdelijk als grondplan had aangezien. De lengte van de loods is zonder de sokkel 16 meter, met de sokkel erbij 16.20 meter. De breedte bedraagt 6.80 meter. met de sokkel erbij 7.00 meter.
Ik zoek nog even wat fotootjes van het gebouw op mijn zolder en stuur deze door via je mailadres.

Groeten,
Guy

[stefanic]

Hallo Gerco,

Wel even opletten...
De getoonde tekening toont geen Vlaams verband! Of was het dat wat je bedoelde met 'de steenlaag boven de ramen is reeds aangepast zodat het verband weer klopt'.

Maar het beloofd alvast knap te worden. Kan je het diepterelief bij de ramen ook weergeven zoals op de werkelijke loods (in ??n enkele styreenplaat), of zal je dat in het bouwsetje verkrijgen door meerdere lagen styreen op elkaar te lijmen (waarbij elke laag zo is uitgefreesd dat je netto het resultaat krijgt zoals de werkelijkheid.)
Dus:
laag 1= hoofdmuur + vensterbank
laag 2= rij stenen onder vensterbank en onder bovenste boog
laag 3= onderste dieper gelegen gedeelte van de muur, en omkadering van het raam zelf.
Of kan dat allemaal in ??n (dikkere) plaat uitgefreesd worden?

Stefan

[gerco]

Muur bestaat al uit 4 lagen.
Roderick. Ga het verband aanpassen zodat de lagen inderdaad verspringen. was nog niet gebeurd.

Gr. Gerco

[gerco]

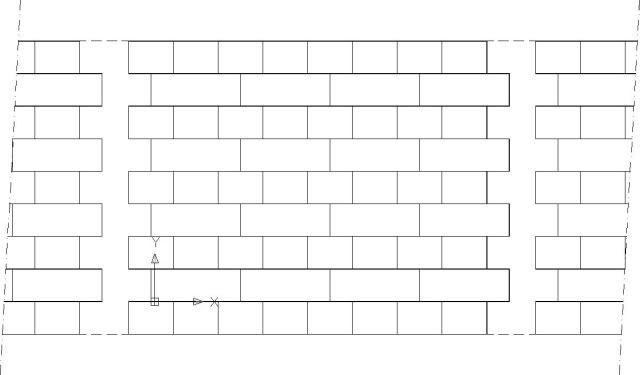

Hier de aangepaste versie met het echte vlaams verband



Iedere kleur staat voor een laag, die straks op elkaar gelijmd gaat worden.

Gr. Gerco

[dgrr57]

citaat:Geplaatst door gerco

Ik zou graag ook nog een detail foto van de deur aan de kopse kant willen en van het poortje links van deze deur.

Gr. Gerco

morgen of overmorgen heb je de gewenste foto's

[gerco]

Alvast bedankt.

Gr. Gerco
