Re: Diesel tanken - uitzicht ramen.
« Reactie #30 Gepost op: 19 december 2014, 21:14:04 pm »

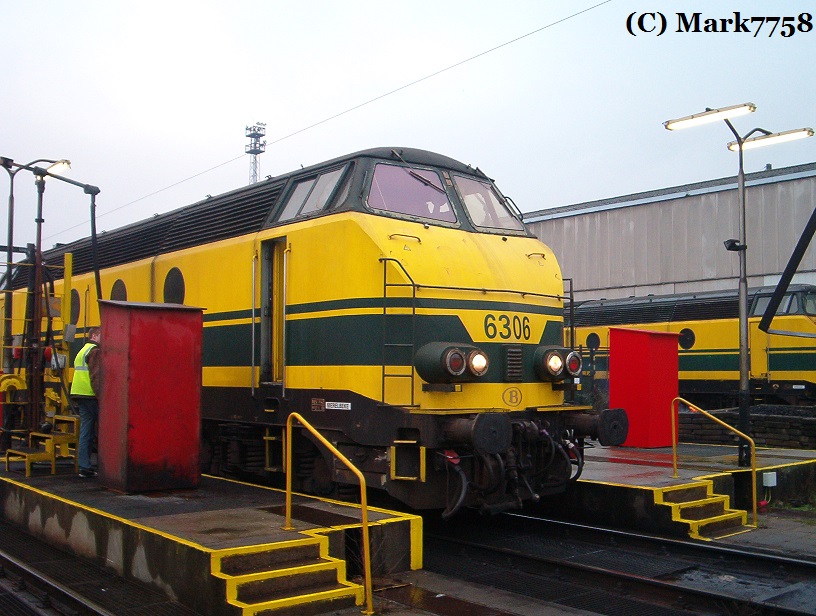

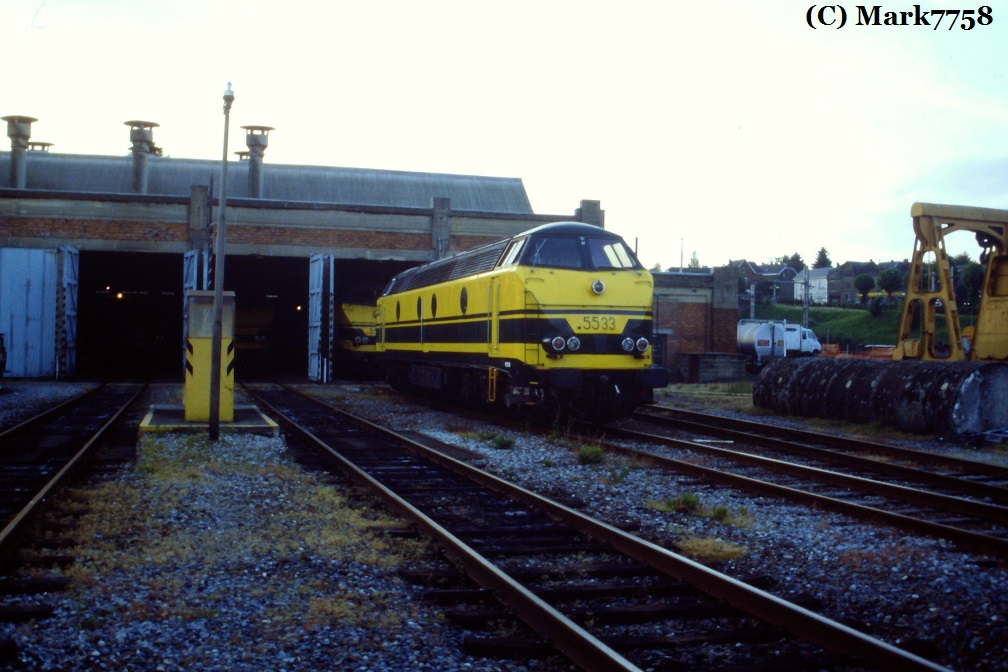

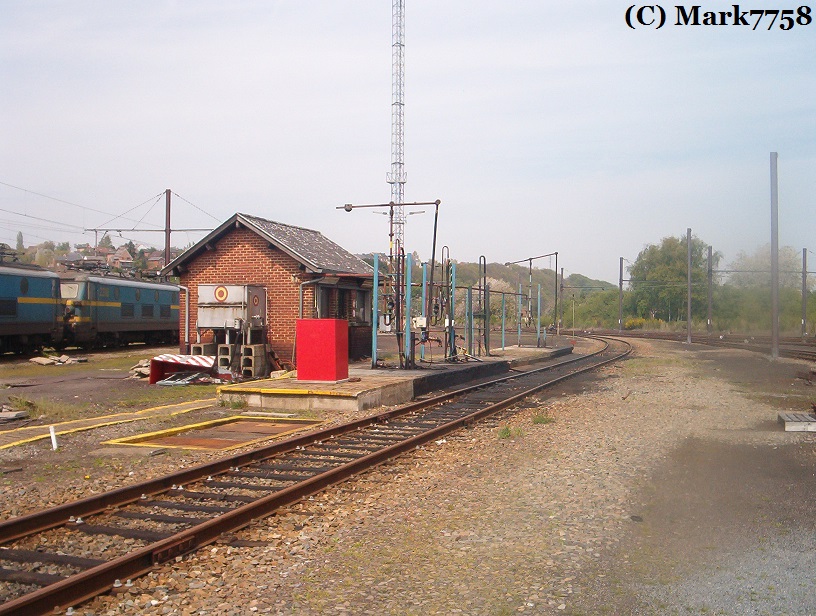

Op Verzoek wat foto's van kleine tankinstallatie's voor treinen.

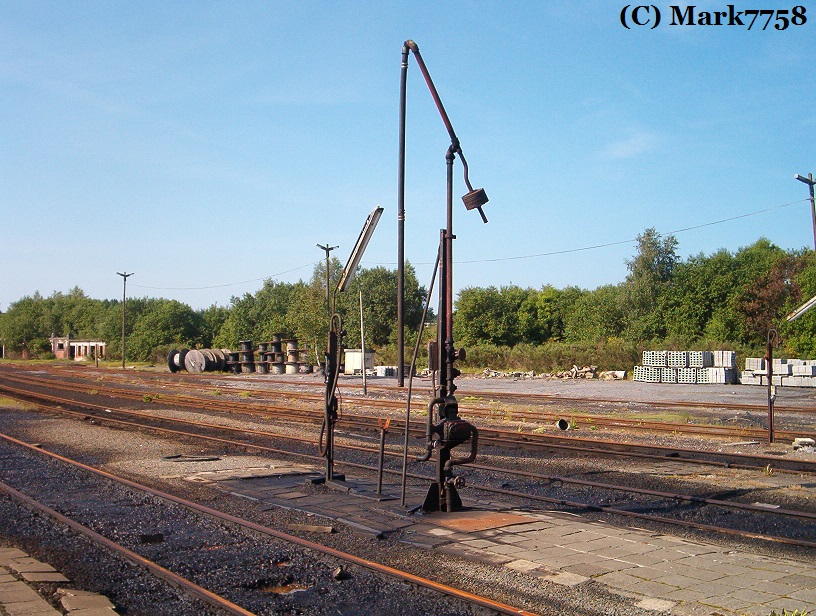

Troisvierge.

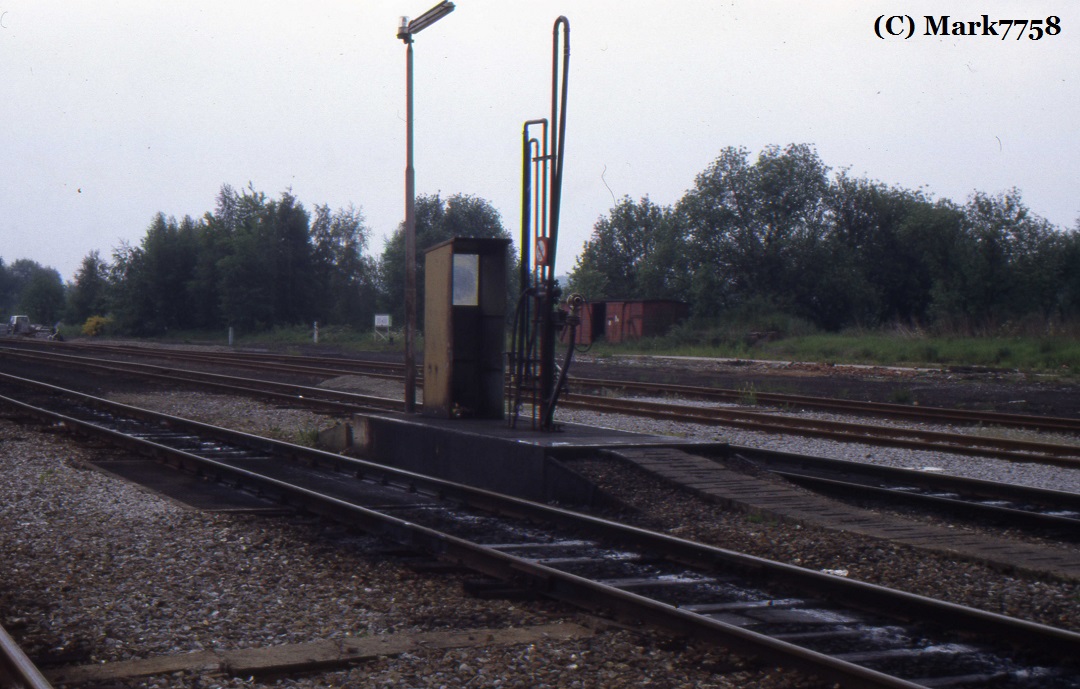

Bertrix

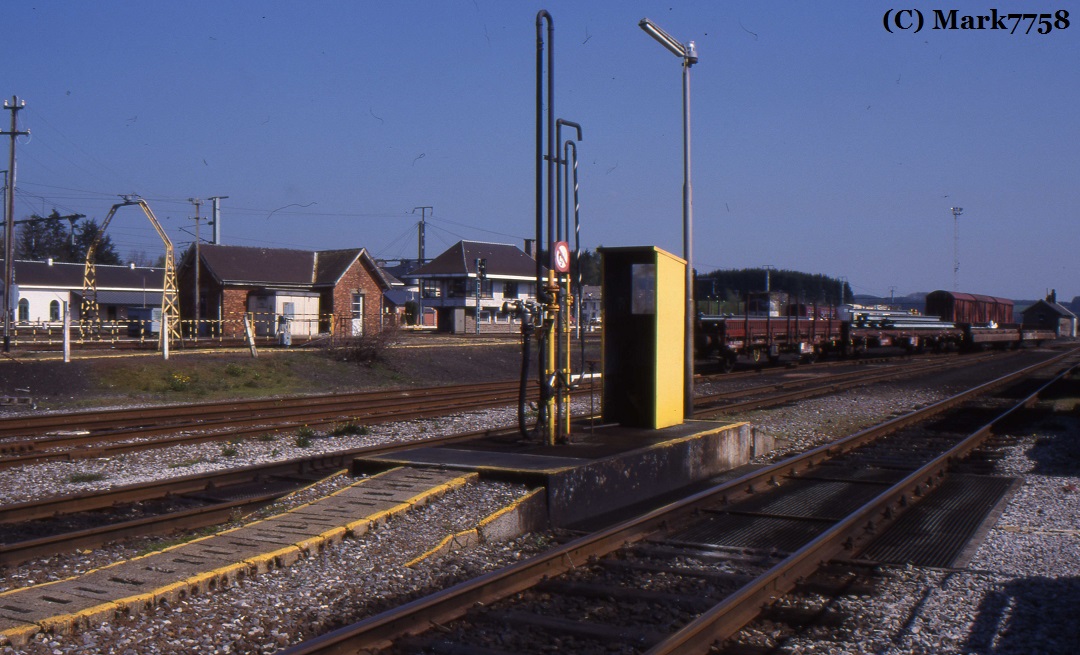

Kinkempois

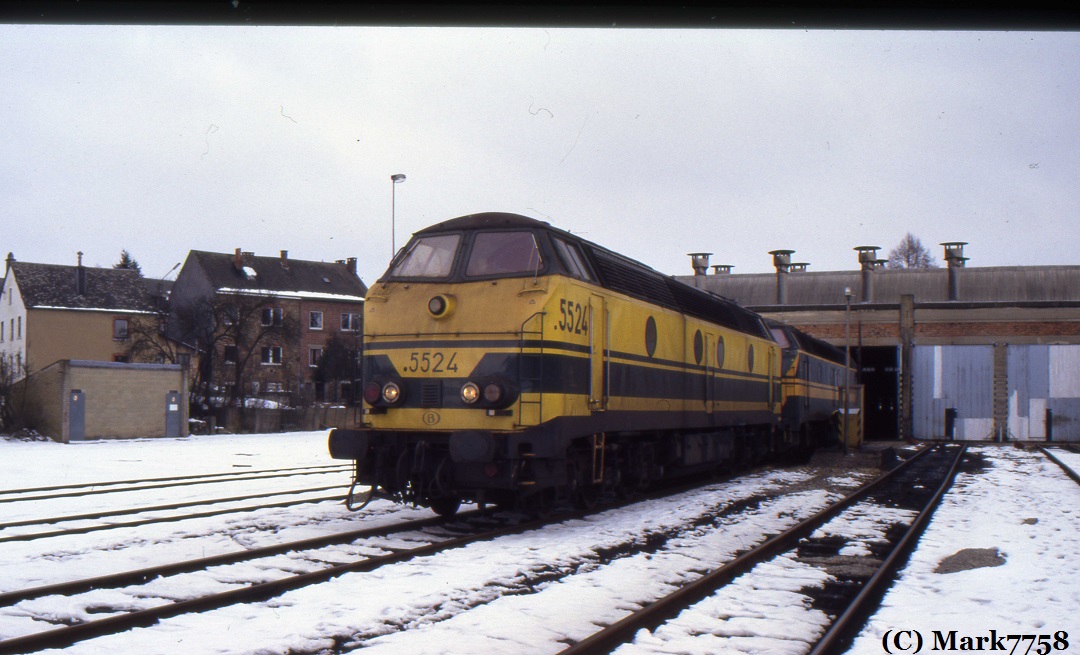

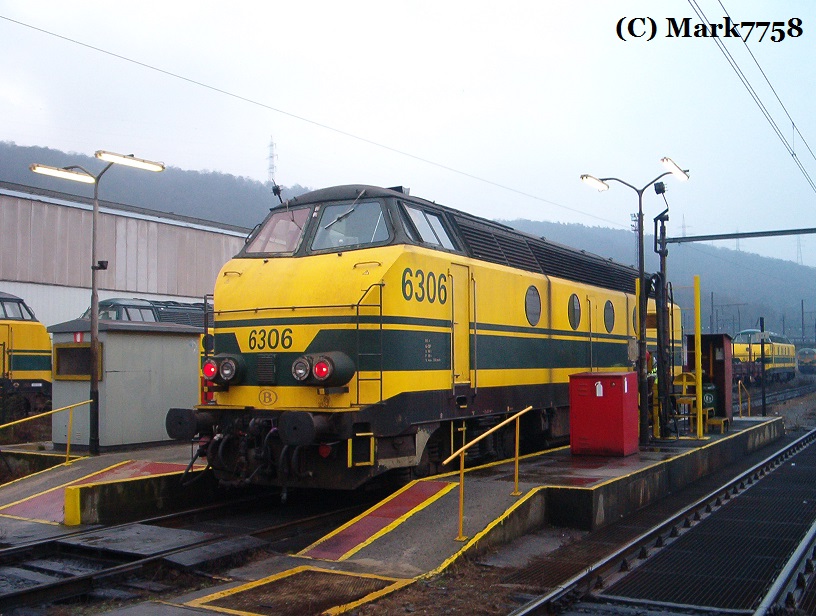

Kinkempois









Gouvy

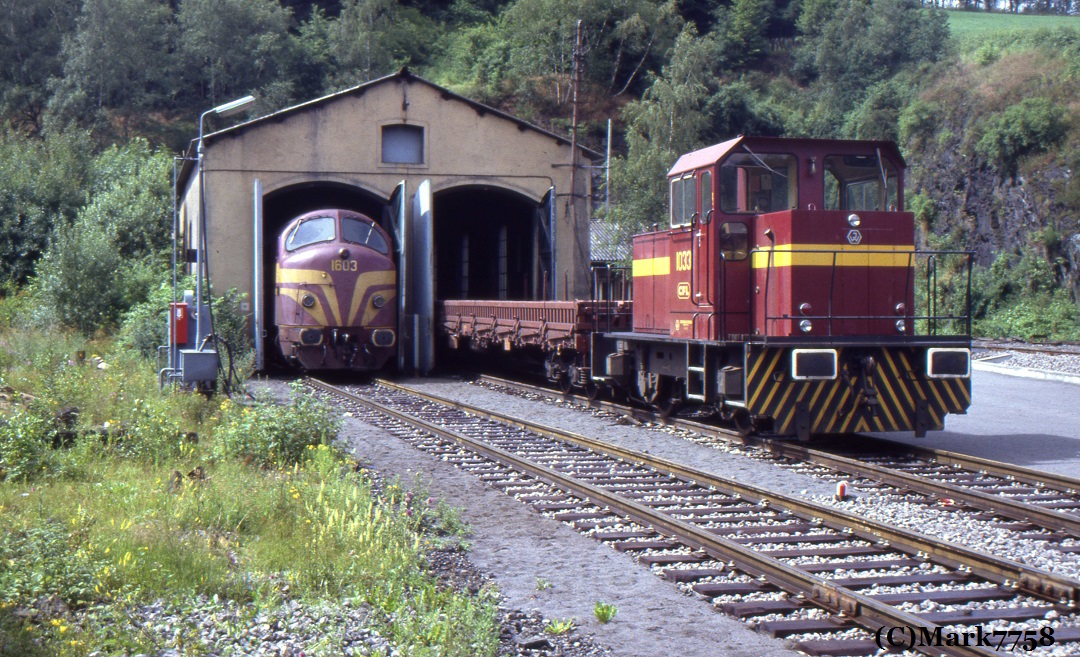

En als toetje Ronet


Veel plezier ermee
BELUX Lid/contact persoon.
Geïnteresseerd in NMBS diesels in de Ardennen van België en Luxemburg. (Jaren 1980-2000)

Treinbestuurder NL/D, Wagenmeester, Ontwerper Treinbeveiliging NL.

Offline ERVIN

  • Administrator
  • Forumlid
  • Berichten: 6.655
  • Voornaam: ERWIN
Re: Diesel tanken - uitzicht ramen.
« Reactie #31 Gepost op: 19 december 2014, 21:18:59 pm »
Waarvoor dank Mark.  ;)

Offline doomslu

  • Administrator
  • Forumlid
  • Berichten: 12.311
  • Voornaam: Luc
Re: Diesel tanken - uitzicht ramen.
« Reactie #32 Gepost op: 19 december 2014, 21:43:26 pm »
Leuke foto's Mark, zeer nuttig!
Bedankt.
luc    * MODEL RAILROADING IS FUN *

Offline RD25

  • Forumlid
  • Berichten: 665
  • ’Het is gelukkiger te geven dan te ontvangen.’
  • Voornaam: Bernard
Re: Diesel tanken - uitzicht ramen.
« Reactie #33 Gepost op: 19 december 2014, 21:57:20 pm »
Leuke foto's Mark, zeer nuttig!
Bedankt.

+1
excuseer mijn slecht Nederlands.
mijn oud werkplaats ....
’Het is gelukkiger te geven dan te ontvangen.’

Offline marc goovaerts

  • Forumlid
  • Berichten: 3.593
  • Voornaam: Marc
Re: Diesel tanken - uitzicht ramen.
« Reactie #34 Gepost op: 19 december 2014, 22:32:51 pm »
Heel mooie foto's. Er wordt precies wel soms nogal wat afgesmost !

Offline centauri167

  • Forumlid
  • Berichten: 941
  • Voornaam: Paul
Re: Diesel tanken - uitzicht ramen.
« Reactie #35 Gepost op: 20 december 2014, 00:23:49 am »
Prachtige foto's !

Offline modèlisme

  • Forumlid
  • Berichten: 251
  • Voornaam: Paul
Re: Diesel tanken - uitzicht ramen.
« Reactie #36 Gepost op: 23 december 2014, 13:55:35 pm »
Marc,

Heb jij nog foto's van de tankinstallatie van Ronet.
Ik ben daar naar op zoek.
Als je er eventeel nog zou hebben, wil je mij die dan opsturen a.u.b.
Hartelijk dank op voorhand.
pbmessingmodelbouw@skynet.be


Offline mark7758

  • Forumlid
  • Berichten: 2.368
    • http://www.belux.lu
  • Voornaam: Mark
Re: Diesel tanken - uitzicht ramen.
« Reactie #37 Gepost op: 23 december 2014, 14:13:29 pm »
Je mailbox is gevuld.  :)
BELUX Lid/contact persoon.
Geïnteresseerd in NMBS diesels in de Ardennen van België en Luxemburg. (Jaren 1980-2000)

Treinbestuurder NL/D, Wagenmeester, Ontwerper Treinbeveiliging NL.

Offline modèlisme

  • Forumlid
  • Berichten: 251
  • Voornaam: Paul
Re: Diesel tanken - uitzicht ramen.
« Reactie #38 Gepost op: 23 december 2014, 15:59:15 pm »
Mark,

Hartelijk dank voor de snelle service en de prachtige foto's!
Hiermee maak je mij zeer gelukkig.
Ik heb de foto's op mijn harde schijf genomen.
Prachtig en nogmaals dank.

Groetjes,
Paul.


Offline knibbelknabbel

  • Forumlid
  • Berichten: 436
  • Voornaam: Joeri
Re: Diesel tanken - uitzicht ramen.
« Reactie #39 Gepost op: 23 december 2014, 16:18:41 pm »
Een reeks 77/78 heeft een tankinhoud van 4700L. Het verbruik hangt af van de te vervoeren last en het profiel van de lijn natuurlijk...

Offline mark7758

  • Forumlid
  • Berichten: 2.368
    • http://www.belux.lu
  • Voornaam: Mark
Re: Diesel tanken - uitzicht ramen.
« Reactie #40 Gepost op: 23 december 2014, 20:16:01 pm »
Kleine correctie
4300 gasolie
350 liter motor olie
280 liter transmissie olie
BELUX Lid/contact persoon.
Geïnteresseerd in NMBS diesels in de Ardennen van België en Luxemburg. (Jaren 1980-2000)

Treinbestuurder NL/D, Wagenmeester, Ontwerper Treinbeveiliging NL.

Offline Rangeerduivel

  • Seintjesmod
  • Forumlid
  • Berichten: 5.048
  • Voornaam: Rudy
Re: Diesel tanken - uitzicht ramen.
« Reactie #41 Gepost op: 23 december 2014, 20:54:04 pm »
Bijna!

Smeerolie;380l
koelwater;540l

6 cylinder in lijn,
wieldiameter 1000mm
vermogen 1150kw
omwentelingen/min;1000
Beschikbaar vermogen1050kw
(de kracht die uiteindelijk op de wielen komt is altijd iets minder dan de kracht die de motor levert)
Max aanzetkracht;291kn
overbrenging;hydraulisch
max snelheid in lijndienst 100km/u
  in rangeerdienst 60km/u
totale lengte;15590mm
Asafstand tssn draaipunten van draaistellen;7700mm
asafstand van draaistellen;2400mm
dakhoogte;4275mm
min boogstraal;75m
rijvaardig gewicht;87,4t
max aslast;21,85t

Bouwer -motor;ABC
    -overbrenging;Voith
              -kast; Siemens-Kiel
Remmen;Blokken + hydraulische rem
De eerste loc(7701) werd op 14 oktober 1999 in Merelbeke in ontvangst genomen om testritten uit te voeren

Om u van dienst te zijn... :D
Sorry voor de off-topic!

 ;)

Offline mark7758

  • Forumlid
  • Berichten: 2.368
    • http://www.belux.lu
  • Voornaam: Mark
Re: Diesel tanken - uitzicht ramen.
« Reactie #42 Gepost op: 23 december 2014, 21:07:55 pm »

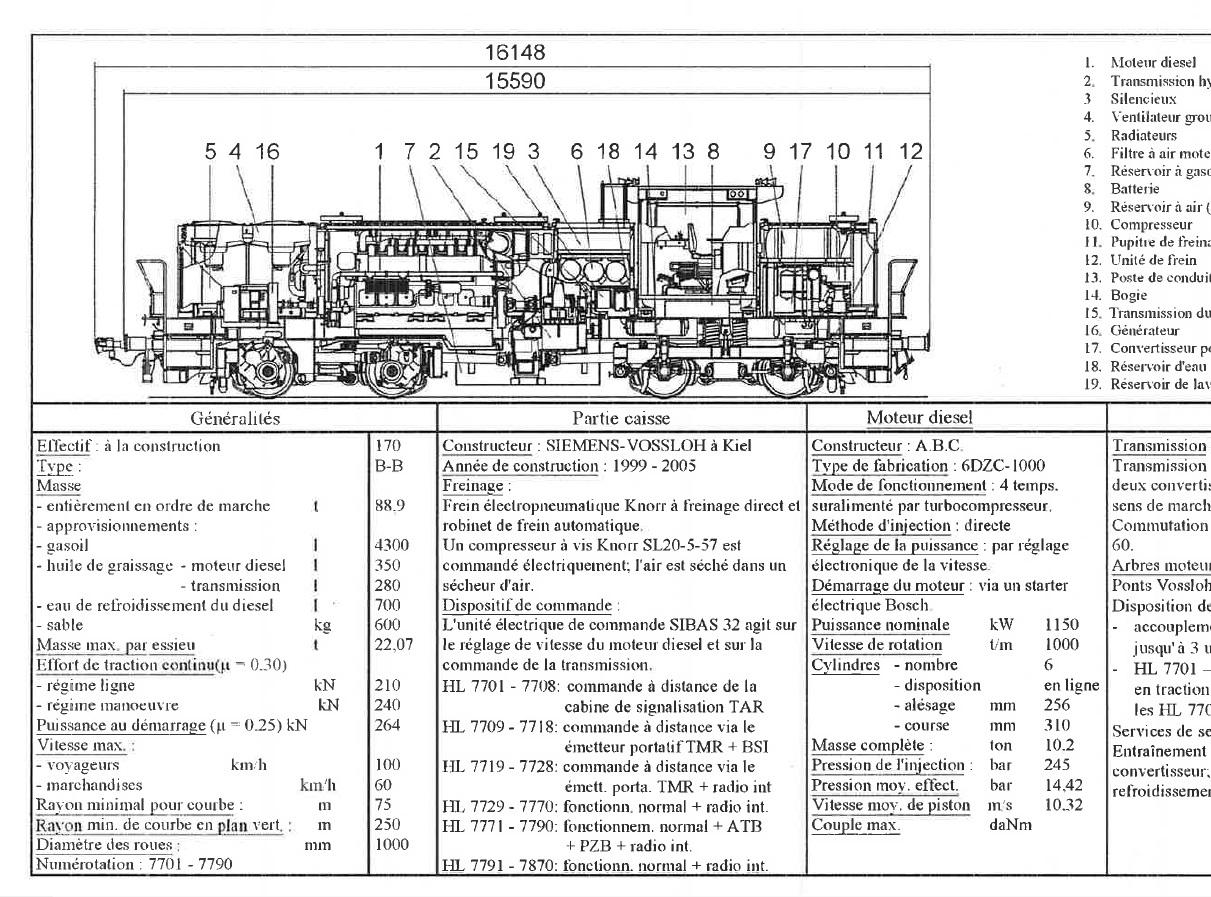

AUB. Info depannage reeks 77 2003
BELUX Lid/contact persoon.
Geïnteresseerd in NMBS diesels in de Ardennen van België en Luxemburg. (Jaren 1980-2000)

Treinbestuurder NL/D, Wagenmeester, Ontwerper Treinbeveiliging NL.

Offline Rangeerduivel

  • Seintjesmod
  • Forumlid
  • Berichten: 5.048
  • Voornaam: Rudy
Re: Diesel tanken - uitzicht ramen.
« Reactie #43 Gepost op: 23 december 2014, 21:14:18 pm »
Ja Mark,
ziet er betrouwbaarder uit dan mijn info die ik haalde uit het boek van Max Delie- NMBS tractiematerieel 1999-2000.

Als Max fouten maakt,ik dan ook !  :D

 ;)

Offline mark7758

  • Forumlid
  • Berichten: 2.368
    • http://www.belux.lu
  • Voornaam: Mark
Re: Diesel tanken - uitzicht ramen.
« Reactie #44 Gepost op: 23 december 2014, 21:53:30 pm »
Geeft niet. Ik moest het ook 2 keer nakijken.
