eve14A1841 met ESU Lokpilot 5

[eve]

WIP (de prototypes zijn besteld).


by Erik Verleysen on Flickr.

Met het verschijnen van de Lokpilot 5 bij ESU hebben we eens bekeken wat daarbij de mogelijkheden zijn voor de modelspoorders in het algemeen, de belgische in het bijzonder.

Veertien (14) functie-uitgangen zijn wel een luxe.

Overzicht van de mogelijkheden bij ontwerp :

– wit 2x of 3x voor/achter volgens rijrichting.
– middenlamp (neus- of daklamp) apart schakelbaar (voor modellen van oudere locs).
– 2 intensiteiten op de onderste witte lampen : kruislichten en verstralers.
– uitgang voor locs met aparte verstralers (bvb Traxx).
– 4x of 6x wit rondom (rangeren).
– noodsignaal : 4x wit alternerend pinkend.
– signaal bij heuvelen.
– rood apart schakelbaar volgens rijrichting.
– verlichting stuurstand voor en/of achter naar keuze automatisch dovend na 3 sec bij rijden.
– elektrische koppelingen (met extra versterker alternatief met aparte verstralers).

De afmetingen van de PCB zijn 18 x 41 mm.

De prototypes zijn besteld. Na uitvoerig testen kom ik met meer nieuws.

Mvg, Erik

[eve]

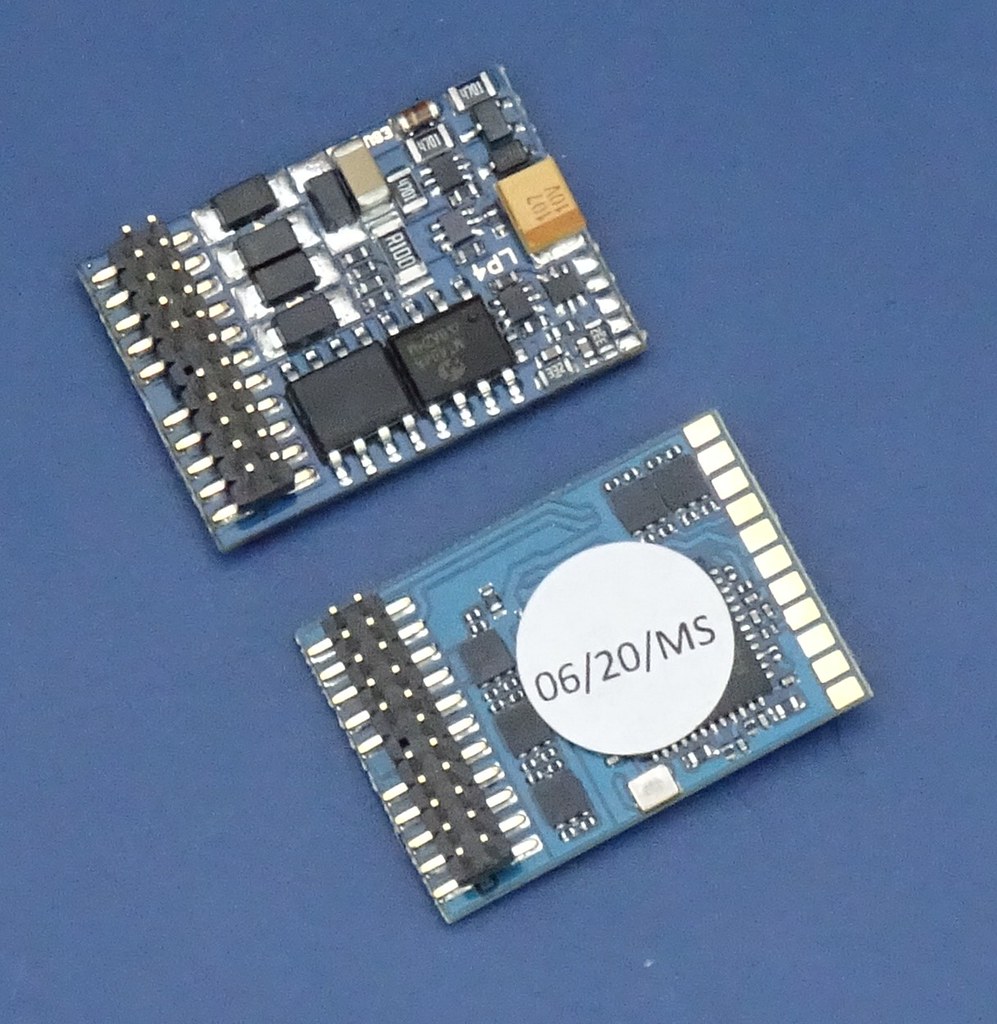

De ESU Lokpilot 5 is binnen. Testen hiermee kunnen beginnen.


by Erik Verleysen on Flickr

Mvg, Erik

[Waterman]

Is er ook een handleiding bij? Die vind ik voorlopig niet online.

En ik wil wel eens weten hoeveel van die 14 functie uitgangen versterkt zijn.

[Rangeerduivel]

De ESU Lokpilot 5

Ik heb deze week een 6-polige V5.0 binnen gekregen en wat mij opvalt is dat daar 2 draadjes aan de pads (onderste decoder op foto rechts) gesoldeerd zijn, en bij die plux niet...
Een diagonaal lezen van de gebruiksaanwijzing zou het gaan om een voorbereide aansluiting voor een powerpack.
Of zit die bij de plux in de stekker zelf? )

[eve]

Is er ook een handleiding bij? Die vind ik voorlopig niet online.

En ik wil wel eens weten hoeveel van die 14 functie uitgangen versterkt zijn.

Natuurlijk zit er een handleiding bij.
En het antwoord op uw tweede vraag staat in de handleiding.
Deze handleiding is ook (in tweede versie reeds) downloadable van de webseite van ESU onder downloads.

Mvg, Erik

[eve]

De ESU Lokpilot 5

Ik heb deze week een 6-polige V5.0 binnen gekregen en wat mij opvalt is dat daar 2 draadjes aan de pads (onderste decoder op foto rechts) gesoldeerd zijn, en bij die plux niet...
Een diagonaal lezen van de gebruiksaanwijzing zou het gaan om een voorbereide aansluiting voor een powerpack.
Of zit die bij de plux in de stekker zelf? )

De handleiding vertelt alles. Wel aandachtig compleet lezen.
Mvg, Erik

[Waterman]

Deze handleiding is ook (in tweede versie reeds) downloadable van de webseite van ESU onder downloads.

Ik vind vooralsnog enkel 'Instruction manual for LokSound 5 family' terug. En sound interesseert mij niet.

Maar ik zal die alvast eens doornemen,  misschien vind ik daar mijn antwoorden in.

[eve]

Schakel over naar duits...

Mvg, Erik

[Waterman]

Aha!

Danke sehr!

[eve]

Keine Ursache.

MfG, Erik.

[ronny-vdv]

En een Nederlandse versie ?

[eve]

En een Nederlandse versie ?

Vraag eens na bij de ESU invoerder voor België.

[eve]

Ik heb de eve14A1841 in een beperkte configuratie (LV, LA, Aux, Aux2, Aux3 en Aux4) getest met een ESU LokPilot 5 en dat werkt zonder enige problemen.

Mvg, Erik

[bellejt]

boekjes van esu zijn steeds voor gewone lopi en sound : http://www.tsdbvba.be/handleidingen/LS5-NL.pdf

[pandur]

De NL vertaling v/d LokPilot 5 decoder familie
is binnenkort beschikbaar bij TSD (invoerder ESU)
Eric
