Inbouw verlichting in panoramarijtuig

[Redskin]

Hallo medeforummers, vandaag heb ik maatje Wim geholpen met het inbouwen van verlichting in een Minitrix Rheingold panoramarijtuig.

Geen foto maar wel een afbeelding van het bedoelde panoramarijtuig



We hebben voor beide compartimenten onder het normale dak een ledje geplaatst en eentje precies in het midden van het panoramavenster. Geen heel moeilijke maar evengoed toch ook geen gemakkelijke klus. Voordeel was dat we twee paar handen beschikbaar hadden  . Verder benodigd: drie SMD leds (0603's, kleur "Super Golden White" met de draadjes er al aan), 1 weerstand 1/10 Watt (voor de beste helderheid kwamen we op een waarde van 1,5 kOhm uit), Micro Krystal Klear en (soldeer-)gereedschap. Wim had de slepers al onder de draaistellen gemonteerd.

Hier het geopend rijtuig. De assen waar de draaistellen op vastzitten en waar stroom in het rijtuig komt, zijn deels ingezaagd. De aansluitdraden van de weerstanden (links op de foto) passen daar zonder veel moeite in en klemmen goed vast.



Aan de binnenkant van het plexiglazen kapje hebben we met Micro Krystal Klear (MKK) de leds (de gele stipjes ) vastgezet. Echt lijmen doet MKK natuurlijk niet, maar het kleeft voldoende om de leds en de draadjes vast te houden. En omdat het kleurloos opdroogt en geen beschadigingen veroorzaakt, is het ook hier weer het perfecte kleefmiddel.



Hier het eindresultaat. Na het vastsolderen aan de weerstand en aan het andere aansluitdraadje van de led-draadjes, vervolgens het naar 'binnenfriemelen'     ervan (nagenoeg niet te zien) en tenslotte de dakdelen vastklikken, mag het resultaat er zijn.

[TBCédric]

Heel mooi en proffecioneel gedaan

[Redskin]

 Dank Cedric

[Redskin]

Hierbij wat aanvullend beeld, dat Wim vandaag maakte en mij mailde. Zo is de verlichting in het panoramarijtuig beter te zien

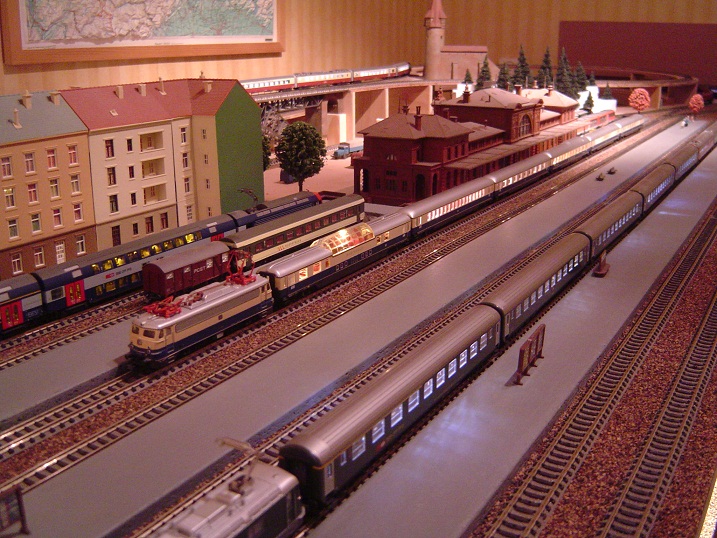

Hier de hele Rheingold-stam, achter een Bügelfalte

[TBCédric]

Mooi sfeerbeeld(en)! het net verlichte panoramarijtuig past perfect bij de andere (ingebouwde) verlichte rijtuigen.
