Roco HLD53

[Klaas Zondervan]

Mooi gemaakt.
Dat bruine blokje tussen de perspex staafjes, wat is daar de functie van? Afstandhouder?

[ERVIN]

Zo is hij hé Peter.

[eve]

WIP ... even gestopt wegens crash tegen de chinese muur.

Ik bestel 1,5 mm diameter en krijg 1,74 - 1,81 mm.
Bij 2 mm krijg ik 1,91 mm.

En om even van mijn oren te gaan maken is het vrij ver.

Klacht ? "Dimensions : allow for 2 mm difference..."

Ambetante mannekes.

Grr, Erik.

[eve]

WIP

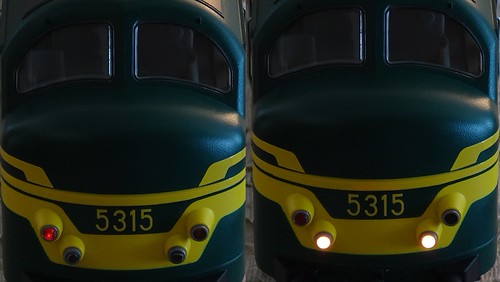

Het uitgangspunt :


by Erik Verleysen on Flickr.

Alle gloeilampjes staan op niveau 31. Decoder is een ESU LoPi 5.
Het rode licht is amper te zien, daarenboven asymmetrisch in intensiteit.
Op deze foto is het witte licht blijkbaar best goed. Vergis u niet, voor het blote oog is het witte licht zwak.
Daar moeten we dus wat aan doen...

Mvg, Erik.

[eve]

WIP

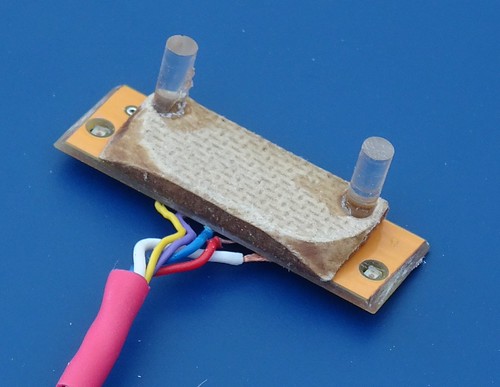

Ondertussen zijn we aan versie 6 (te zien aan het blauwe afstandsblokje) van de LEDs-lenzen-combinatie na het oplossen van de chinese maatafwijkingen... De eerste versie waarvan we vinden dat ze ingebouwd kan worden.


by Erik Verleysen on Flickr

Mvg, Erik.

[Floris]

leuk gedaan met die ledjes ondersteboven op de print. Heel simpel eigenlijk maar heb t nog nooit eerder gezien.

[eve]

Dag Floris,

Die techniek gebruik ik al jaren.
De LEDs komen steeds op dezelfde plaats op de PCB.
Ze liggen ook "stil" tijdens het solderen.
De lichtbundel wordt ook gecollimeerd : meer bij dikkere PCB.

Mvg, Erik.

[Klaas Zondervan]

"Gecollimeerd", dat moest ik even opzoeken. Het betekent zoveel als: in lijn gebracht.

[eve]

WIP

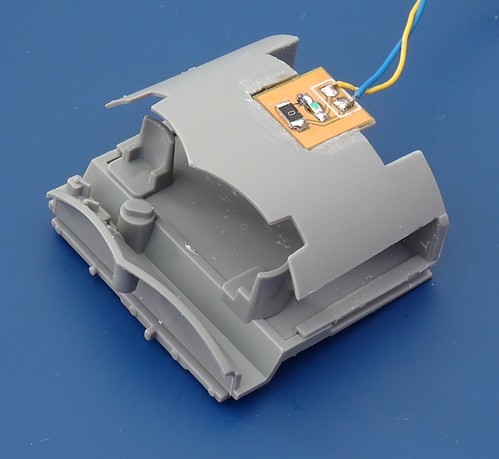

Luster gehangen voor cabineverlichting.


by Erik Verleysen on Flickr

Mvg, Erik.

[stoomlokje]

Erik maakt toch altijd knappe dinges hé.

[eve]

WIP

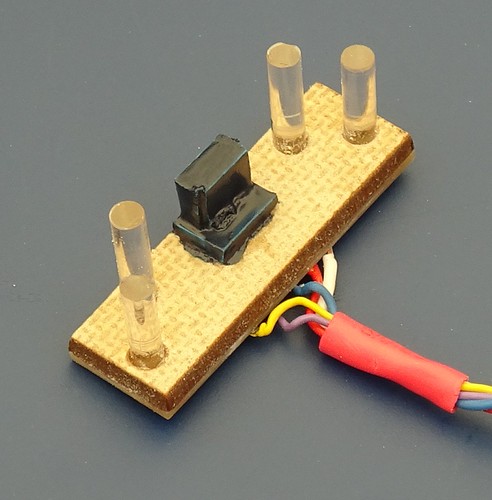

De slankere versie om voorbij het chassis te komen.


by Erik Verleysen on Flickr

Mvg, Erik.

[eve]

WIP


by Erik Verleysen on Flickr

Nog niet "af", maar het komt dichter.

Mvg, Erik

[Klaas Zondervan]

Ziet er toch al goed uit?
Wat is er nog niet af, wat ik niet zie?

[eve]

WIP


by Erik Verleysen on Flickr

Mvg, Erik.

[SuSke]

Erik, wat is de reden waarom je de assen met bandjes naar binnen zet?
